近期，充電頭網獲取了一款由邁源電氣推出的新能源汽車車載充電模塊。這款充電模塊專為滿足現代電動汽車快速充電需求而設計，支持220VAC輸入，輸出電壓范圍在250-500V之間，最大輸出電流達到10A，總輸出功率高達3500W。

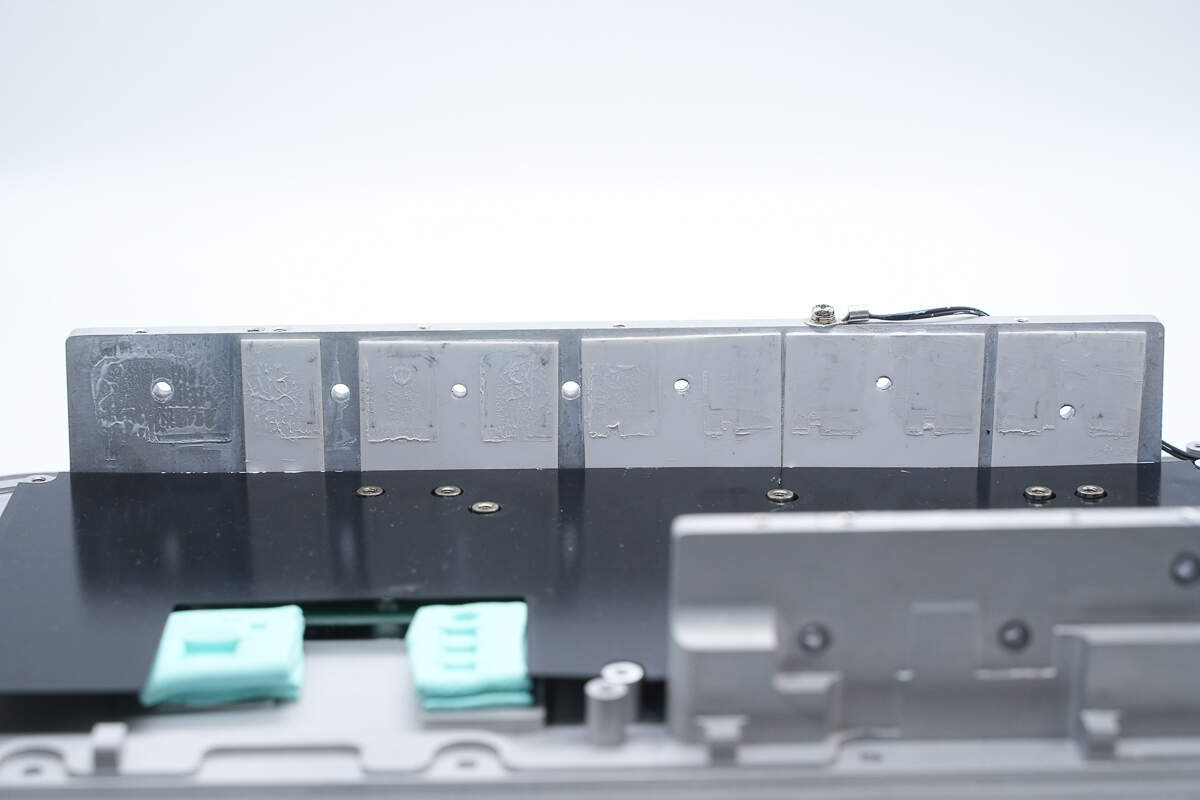

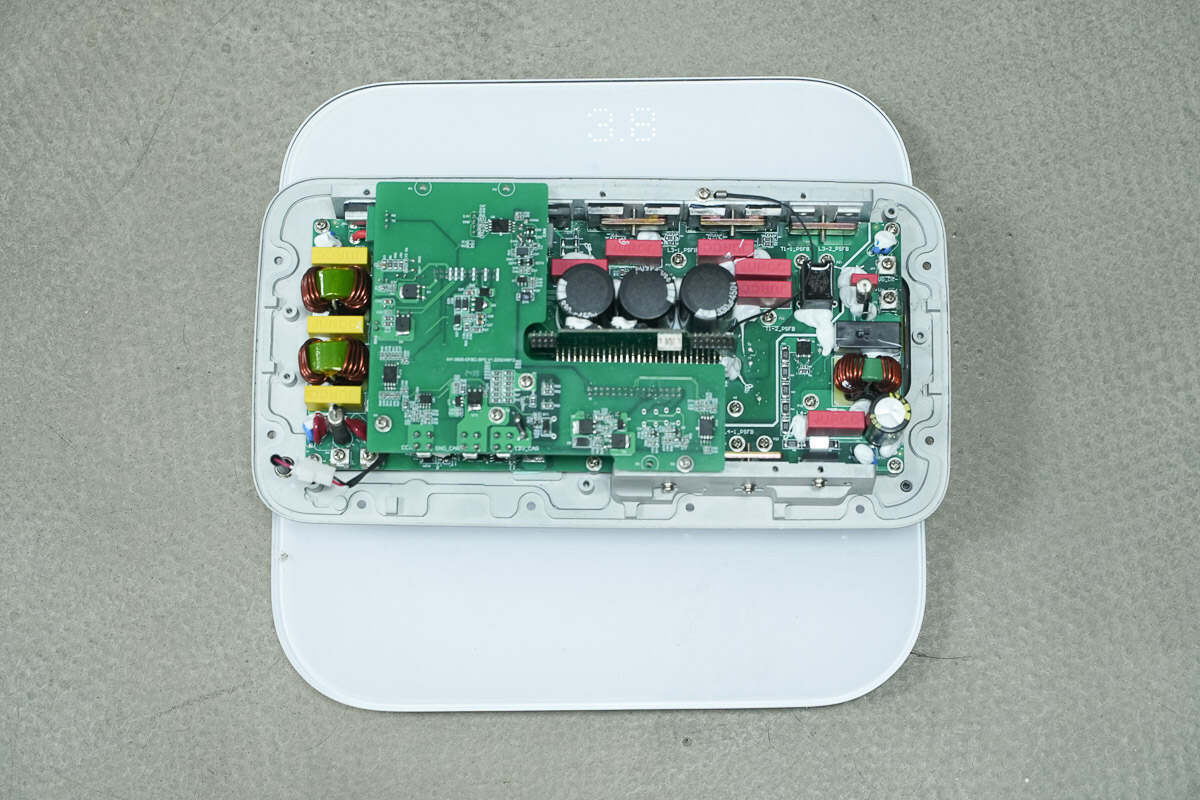

該充電模塊采用鋁合金散熱殼體，內部精心布局了PCBA模塊、PFC電感、移相全橋變壓器和濾波電感等關鍵組件。功率器件被固定在散熱殼體的側面，通過壓板實現高效散熱。鋁合金殼體背面設有風道，并配備了散熱風扇，確保模塊在長時間高負荷運行時依然能夠保持低溫。

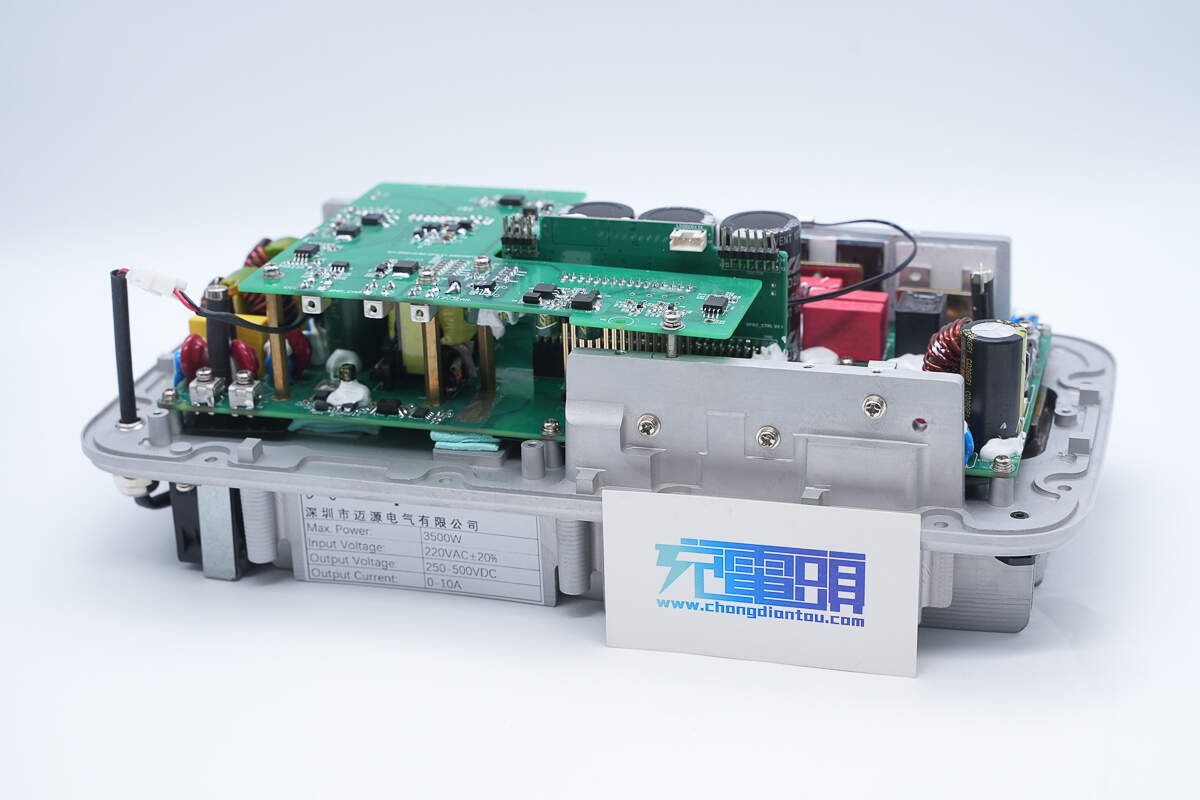

從外觀上看，充電模塊采用螺絲接線柱連接輸入輸出，便于安裝和維護。模塊上的PCBA模塊設有接線柱，用于連接電源和通信線路。模塊表面標有生產商信息——深圳市邁源電氣有限公司，以及主要技術規格，如最大功率、輸入電壓范圍、輸出電壓和電流等。

在深入拆解這款充電模塊后，我們發現其內部設計精巧，用料考究。散熱風扇來自東睿，型號為DD4020B12H，規格為12V0.3A，通過插接件連接供電，確保散熱效果的同時，也便于更換和維護。

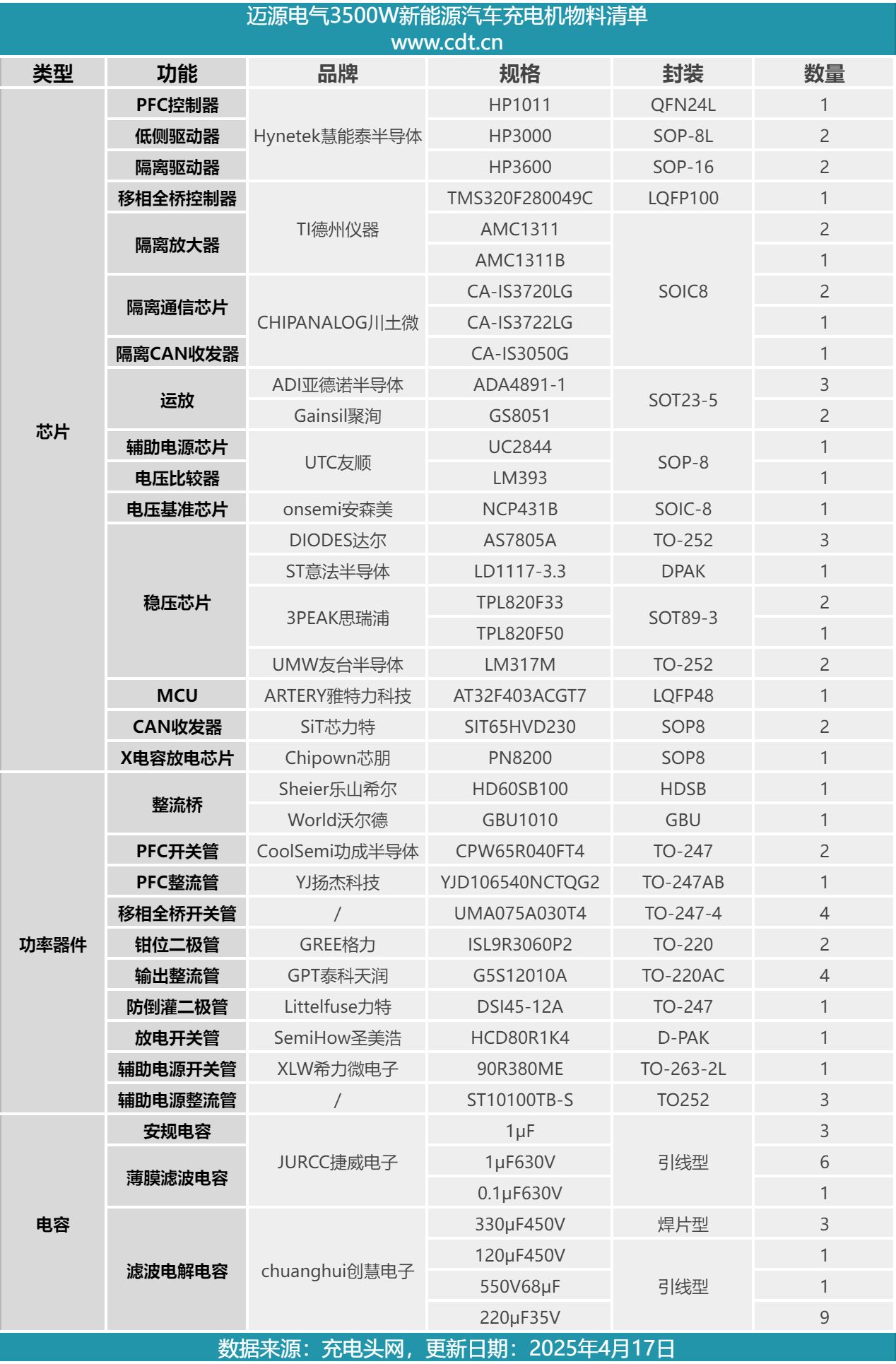

充電模塊的核心控制部分采用了先進的交錯PFC+移相全橋拓撲結構。交錯PFC控制器由慧能泰半導體提供，型號為HP1011，搭配HP3000低側驅動器，實現高效的功率因數校正。移相全橋控制器則采用了德州儀器的TMS320F280049C，配合兩顆HP3600雙通道隔離驅動器，確保充電過程穩定可靠。

在功率器件方面，充電模塊使用了高質量的開關管和整流管。PFC開關管采用功成半導體的CPW65R040FT4，NMOS管耐壓650V，導阻僅為33mΩ。PFC整流管則選用了揚杰科技的YJD106540NCTQG2，為碳化硅二極管，正向電流高達52A。移相全橋整流管則采用了泰科天潤的G5S12010A，同樣是碳化硅肖特基二極管，規格為1200V 10A。

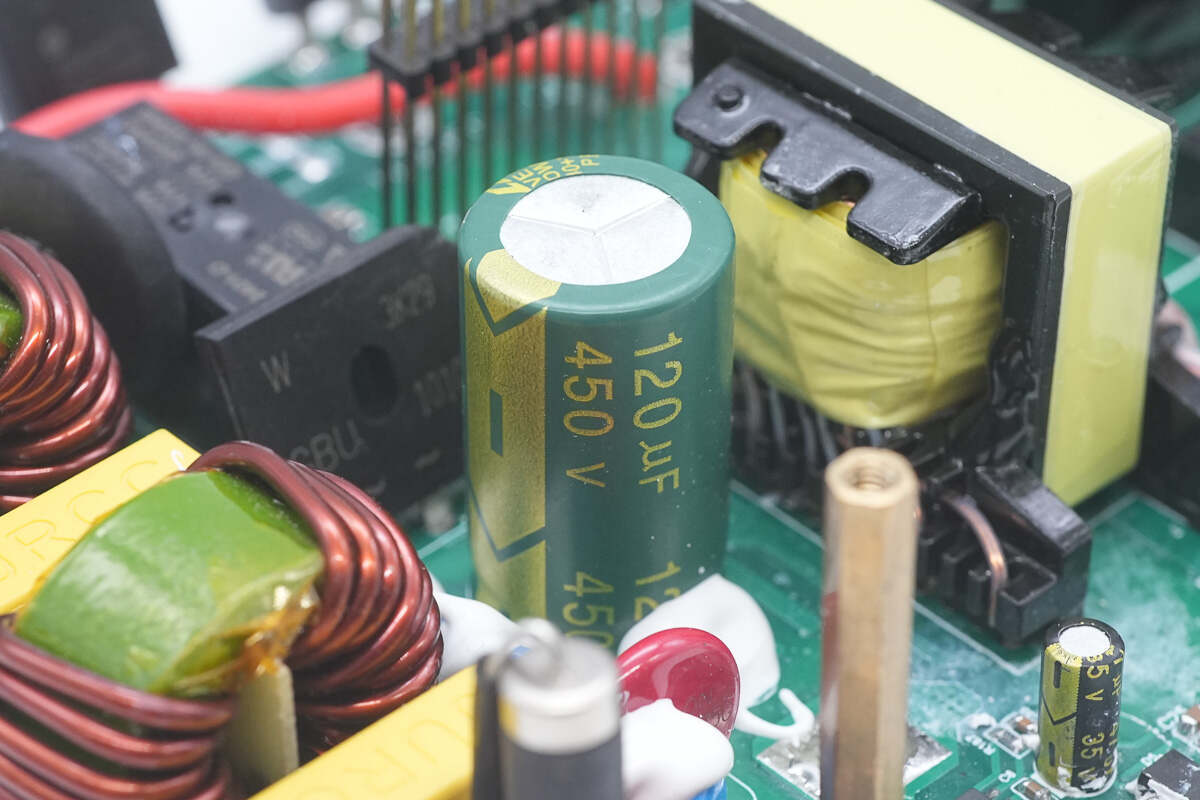

濾波電容方面，充電模塊使用了創慧電子的電解電容和捷威電子的薄膜濾波電容及安規電容，確保電流輸出的穩定性和安全性。模塊內部還采用了多個熱敏電阻和溫度傳感器，實時監測模塊溫度，防止過熱損壞。

在通信和控制方面，充電模塊配備了隔離CAN總線收發器、數字隔離芯片以及多顆穩壓芯片，確保與車輛控制系統的穩定通信和數據傳輸。輔助電源部分則采用了友順的UC2844 PWM控制器，確保輔助電源的穩定輸出。

整體而言，邁源電氣推出的這款新能源汽車車載充電模塊，憑借其高效穩定的充電性能、精良的制造工藝和可靠的用料，無疑將為新能源汽車充電市場帶來新的選擇。其內部設計的復雜性和先進性，也展示了邁源電氣在電力電子領域的深厚技術積累。
