三星揭秘存儲技術新藍圖:DRAM與NAND閃存如何突破極限?

   時間:2025-05-24 12:46:57 來源:ITBEAR編輯:快訊團隊 IP:北京 發表評論無障礙通道

在半導體技術的最前沿,三星近期分享了DRAM與NAND閃存領域的突破性進展,揭示了存儲技術從平面到三維的演變之路。

回溯至1990年代,DRAM單元的選擇晶體管主要依賴于平面n溝道MOSFET。然而,隨著21世紀的到來,短溝道效應與關斷漏電流問題日益凸顯,迫使工程師們探索新的晶體管結構。一種創新設計應運而生,它能在不縮短溝道長度的前提下,實現晶體管在橫向方向上的微型化,從而助力DRAM單元面積的持續縮減。光刻技術的不斷進步,更是為這一進程按下了加速鍵。

進入2010年代,DRAM單元陣列的布局迎來了革命性的改進。傳統上,DRAM單元的尺寸與設計規則中的特征尺寸F密切相關,理論上最小的單元面積應為4F2,但實際操作中難以實現。通過優化布局,工程師們成功將單元面積從8F2縮減至6F2,即便在加工尺寸保持不變的情況下,也實現了25%的面積縮減。這一“6F2”布局至今仍是大容量DRAM的主流標準。

在“6F2”布局的基礎上,字線與溝道被巧妙地嵌入到襯底中,源極與漏極則采用水平布局。單元晶體管的垂直結構從襯底開始,依次包括字線、溝道、位線觸點、電荷存儲節點觸點、位線以及單元電容器。字線與位線的間距分別優化為2F與3F。

進入10nm時代(即1X代及以后),DRAM單元在保持基本結構的同時,通過改進電容結構、字線材料等細節,連續迭代了七代,依次命名為“1X→1Y→1Z→1A→1B→1C→1D”。然而,下一代“0A”代(即10nm以下的第一代)預計將打破“6F2”布局的限制,轉向更為緊湊的“4F2”布局。

實現“4F2”布局的關鍵在于垂直溝道晶體管(VCT)的應用。在這一結構中,位線、溝道(側面伴有字線)以及電容器垂直排列于基板之上。三星發明的S2CAT(自對準2間距單元陣列晶體管)結構,正是這一理念的杰出代表。

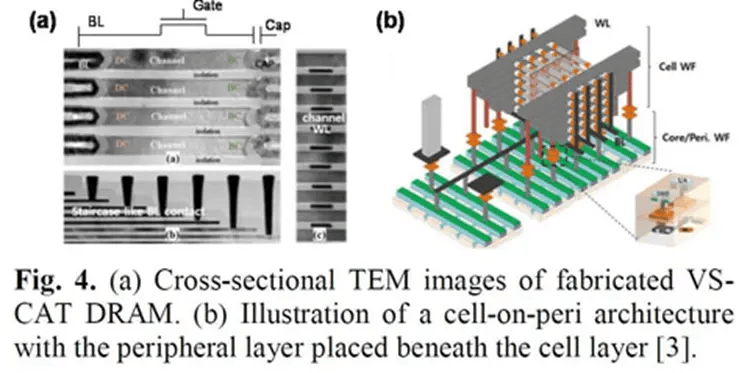

除了提高內存密度,三星還探索了三維DRAM(3D DRAM)的可能性。通過垂直堆疊DRAM單元,實現了容量的顯著提升。VS-CAT(垂直堆疊單元陣列晶體管)技術,正是這一領域的又一創舉。

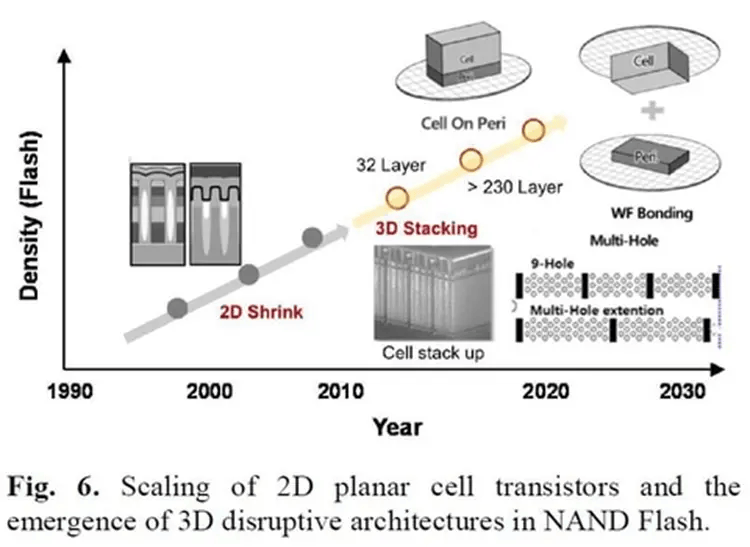

與此同時,NAND閃存的發展也經歷了從平面到三維的轉型。面對小型化帶來的干擾與電荷量減少問題,3D NAND閃存應運而生。通過將單元串轉換為垂直方向,不僅大幅提升了電荷存儲量,還有效降低了相鄰單元間的干擾。

三星在3D NAND閃存領域同樣取得了顯著進展,成功將“多值存儲”技術推向標準規格,即在一個單元中存儲三位數據。通過增加堆疊層數與優化布局,實現了密度與容量的快速增加。

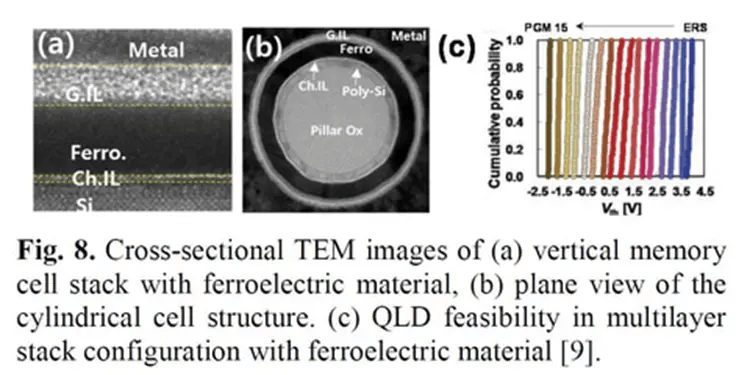

然而,3D NAND閃存同樣面臨著挑戰。隨著堆疊層數的增加,蝕刻難度與相鄰單元間的干擾問題日益凸顯。為了應對這些挑戰,三星等廠商正在嘗試使用鐵電膜等新材料,以期降低編程電壓、抑制閾值電壓波動,并提升多值存儲的可靠性。

在全球技術交流的舞臺上,來自不同企業和專家的分享同樣引人注目。IMEC的純金屬柵極技術、鎧俠的多級編碼技術、應用材料公司的快速外延生長技術等,均為存儲技術的未來發展提供了新的思路。

在DRAM領域,NEO Semiconductor的3D X-DRAM技術、Macronix International的改進型3D DRAM技術,以及半導體能源實驗室的氧化物半導體單片堆疊技術,均展現了三維存儲技術的無限潛力。

鐵電存儲器與電阻式存儲器等領域的創新同樣引人注目。美光科技的高性能鐵電存儲器、佐治亞理工學院的非揮發性電容器制造工藝、GLOBALFOUNDRIES的互補FeFET存儲器技術等,均為存儲技術的多元化發展注入了新的活力。
