在高端計算芯片領域，規模的不斷擴大已成為一種趨勢，而臺積電正積極應對這一挑戰，全力推進其CoWoS封裝技術的發展。據最新消息，該公司正致力于打造一種前所未有的巨型芯片，其面積將接近8000平方毫米，功耗可達1000W，性能更是標準處理器的40倍之多。

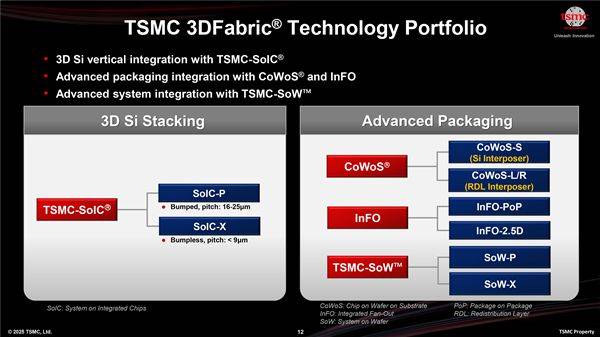

目前，臺積電的CoWoS封裝技術已經能夠?qū)崿F(xiàn)中介層面積達到2831平方毫米，這一尺寸已經遠遠超過了其EUV極紫外光刻光罩的極限尺寸830平方毫米，達到了大約3.3倍的水平。這種封裝技術被廣泛應用于NVIDIA B200、AMD MI300X等芯片中，通過整合大型計算模塊和多個HBM內存芯片，實現了出色的性能表現。

然而，臺積電并未止步于此。據透露，該公司計劃在明年或稍晚些時候推出下一代CoWoS-L封裝技術，中介層面積將進一步擴大至4719平方毫米，達到光罩極限尺寸的約5.5倍。該技術還需要使用10000平方毫米的大型基板，以支持更多組件的整合。據稱，下一代CoWoS-L封裝技術將能夠整合最多12顆HBM內存，包括即將推出的HBM4。

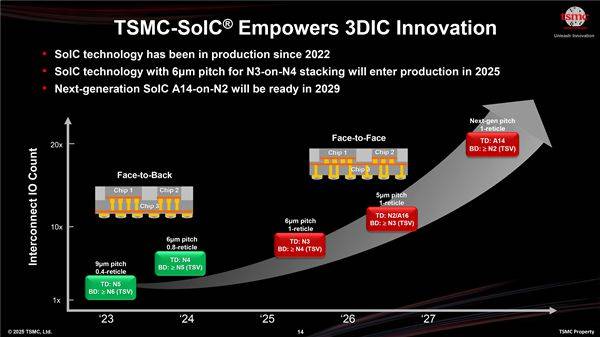

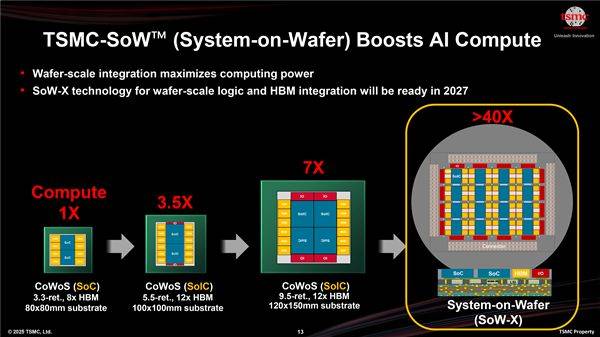

不僅如此，臺積電還有更大的野心。他們計劃將中介層面積進一步擴大至7885平方毫米，這一尺寸已經是光照極限尺寸的約9.5倍。為了實現這一目標，他們將需要使用18000平方毫米的基板，并封裝最多4顆計算芯片、12顆HBM內存以及其他IP。這一尺寸甚至已經超過了一個標準的CD光盤盒的大小。

隨著芯片尺寸的增大，功耗和散熱問題也日益凸顯。臺積電預計，這些巨型芯片的功耗將達到1000W級別。為了解決這一問題，臺積電計劃在CoWoS-L封裝內的RDL中介層上直接集成一整顆電源管理IC。這顆IC將使用臺積電的N16工藝和TSV硅通孔技術制造，旨在縮短供電距離、減少有源IC數量、降低寄生電阻并改進系統級供電效率。

在散熱方面，臺積電也在積極尋求解決方案。直觸式液冷和浸沒式液冷等技術都被認為是可行的選項。隨著OAM 2.0模塊形態的發展，100×100毫米的基板已經接近其極限尺寸。因此，臺積電也在呼吁行業同步制定新的OAM形態標準，以適應更大尺寸的芯片封裝需求。
