PLC與EtherCAT無縫對接:深度解析Profinet轉EtherCAT網關配置技術

   時間:2025-06-26 21:46:36 來源:ITBEAR編輯:快訊團隊 IP:北京 發表評論無障礙通道

在工業自動化領域,西門子PLC與EtherCAT智能讀寫器之間因通訊協議的不兼容,構建起了交流的隔閡。為了打破這一壁壘,EtherCAT轉Profinet網關作為通訊橋梁,成為了連接不同系統并實現信息互通的核心設備。本文將深入探討其配置細節,為構建高效的自動化通訊網絡提供技術支持。

在配置EtherCAT側的過程中,首先需要按順序添加主站與子站設備。值得注意的是,子站伺服器的站號通常由系統自動分配,無需人工設定。配置工作的重點在于,根據具體的工藝控制需求,對子站的過程數據對象(PDO)進行細致的參數映射。通過配置軟件,可以將伺服器的控制指令、狀態反饋及運行參數等關鍵信息,分別映射到接收過程數據對象(RPDO)和發送過程數據對象(TPDO),從而建立起標準化的數據交互框架。

完成參數配置后,需依次啟動預運行和運行模式,將配置數據順利下載至網關硬件。這一過程確保了伺服器能夠接受實時的控制指令,并反饋其運行狀態,從而實現了跨協議的高效數據流通。

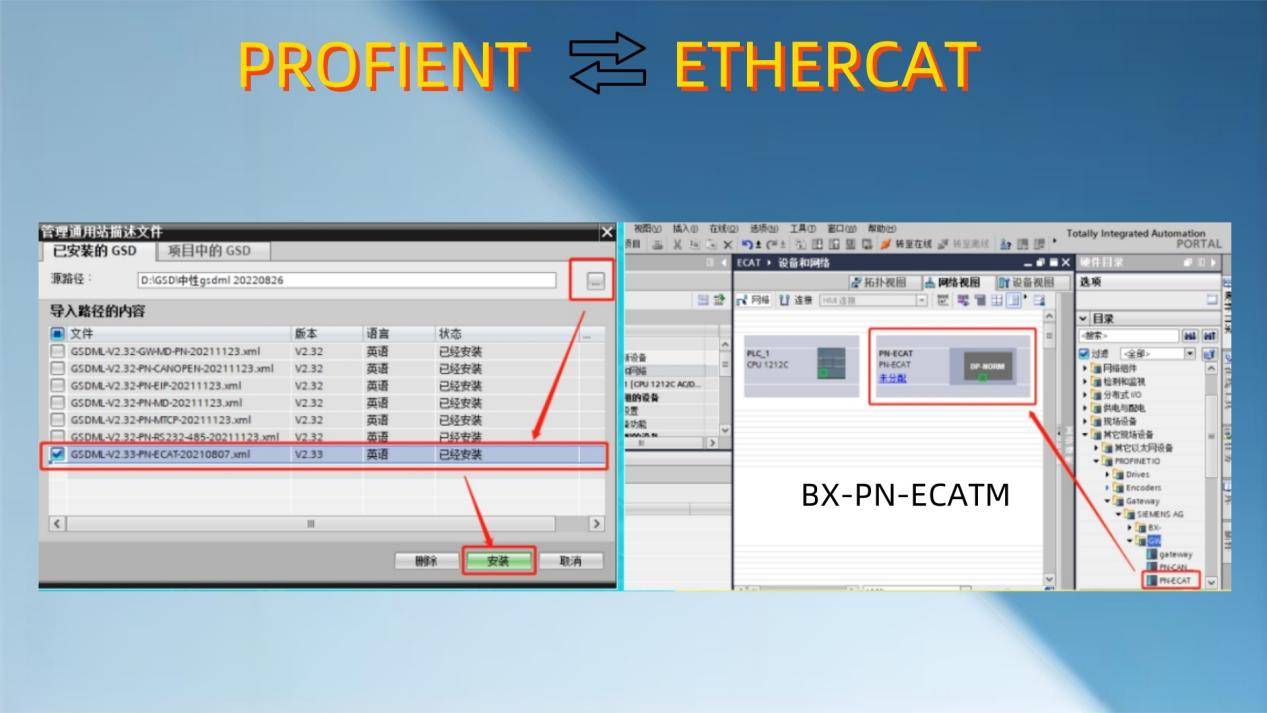

在西門子PLC的組態環境中,導入EtherCAT轉Profinet網關的XML文件是首要步驟。該文件包含了設備的通訊參數和功能描述,是PLC識別網關的關鍵信息。通過硬件目錄,選擇并添加網關模塊至網絡視圖,從而完成了設備網絡拓撲的構建。接下來,進行通訊參數的配置,為網關分配與PLC同網段的IP地址,確保網絡層的通訊暢通無阻。同時,為網關設定唯一的設備名稱,作為通訊的唯一標識。在設備視圖中,根據伺服系統的數據交互需求,精確規劃輸入輸出數據的長度,建立起PLC與網關之間的數據傳輸通道。完成組態后,將配置數據下載至PLC,初始化底層通訊鏈路。

在配置EtherCAT轉Profinet網關的軟件時,創建新項目時需確保PLC端設定的IP地址和設備名稱與網關配置一致,以保障Profinet協議端口的通訊參數無誤。若目標伺服器不在設備庫中,可從制造商官網下載相應的ESI文件(設備描述文件),通過導入功能擴展設備庫,實現對伺服器的準確識別和接入。這一步驟確保了網關能夠準確識別并接入伺服器,為數據通訊提供堅實的基礎。

通過實現西門子PLC與EtherCAT伺服系統的協議轉換,EtherCAT轉Profinet網關在工業自動化系統中成功促進了異構設備的集成。該方案不僅采用了精細的參數配置和狀態驗證機制,確保了通訊的穩定性和數據傳輸的實時性,還顯著提升了自動化生產線的協同控制效率,為工業自動化的發展注入了新的活力。
