近期，一家制造工廠成功解決了西門子S7-1200 PLC與伺服驅動器之間的通訊不兼容問題。該工廠面臨的主要挑戰在于，PLC采用PROFINET通訊協議，而伺服驅動器則使用EtherCAT協議，這導致兩者無法直接通訊，影響了生產效率。

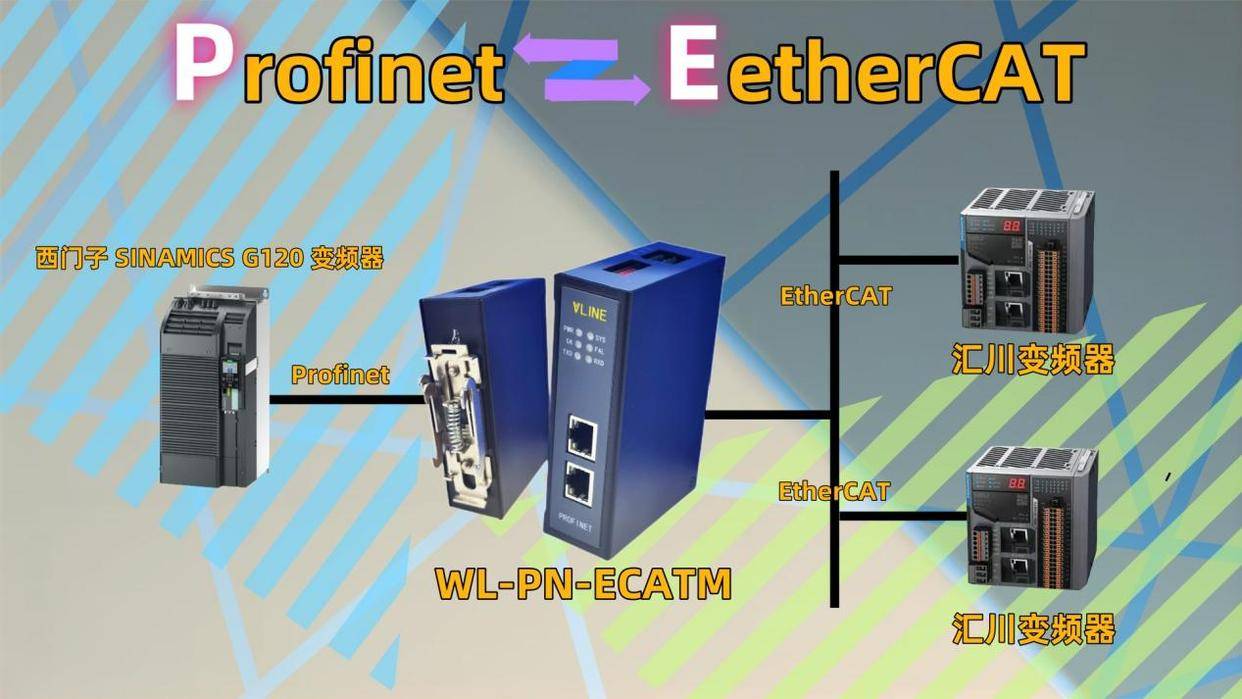

為了克服這一技術難題，工廠引入了專業的智能Profinet轉EtherCAT網關模塊。這一模塊的安裝與配置過程復雜而精細，首先，技術人員確保電源連接無誤，通過Profinet接口將網關模塊ECS-PNM與個人計算機相連，并為模塊供電。隨后，啟動Profinet Manager軟件，根據實際需求在軟件中進行詳細的參數設置，包括Profinet主站和從站的屬性參數。
在配置過程中，技術人員設定了包含目標設備IP地址和設備名稱的配置文件。接著，通過點擊工具欄中的“生成程序”和“下載程序”按鈕，將配置信息順利傳輸至ECS-PNM模塊。等待約10秒后，目標設備與ECS-PNM成功建立連接，Profinet指示燈常亮，標志著通訊通道已經打通。

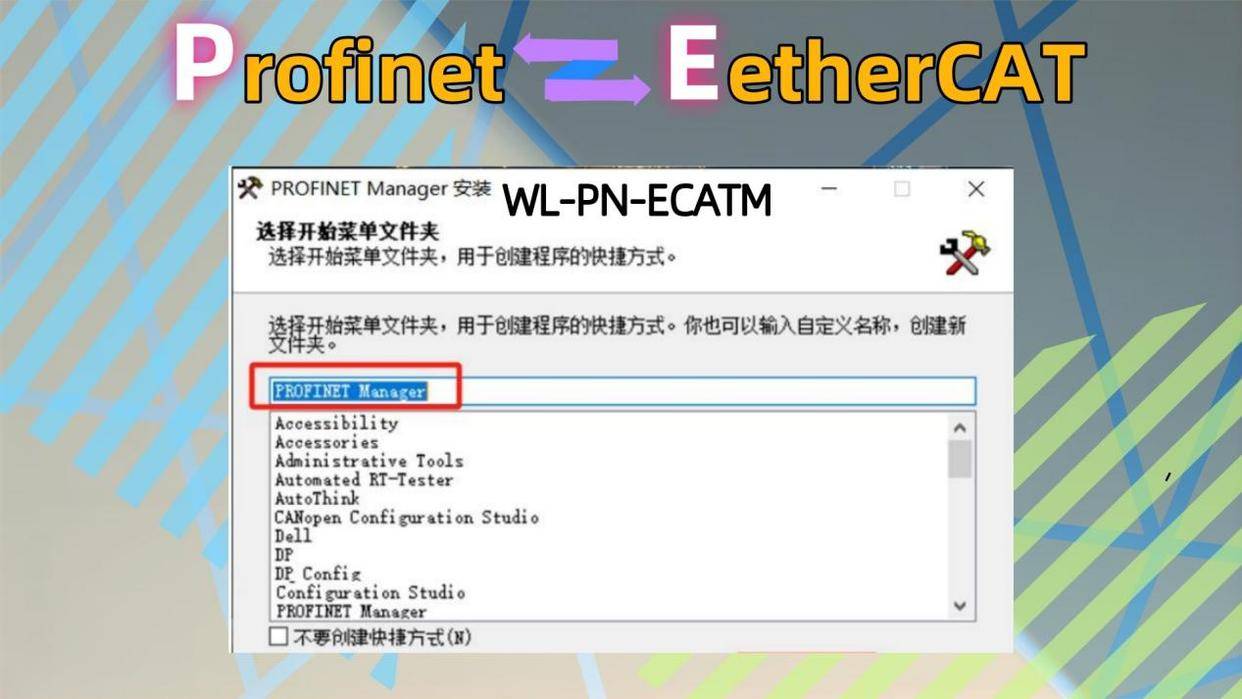

軟件安裝過程同樣至關重要。技術人員雙擊安裝文件后，遵循PROFINET Manager安裝向導的指示，逐步完成安裝流程。在安裝過程中，用戶需要選擇安裝位置，并決定是否創建桌面快捷方式，以便日后快速訪問。

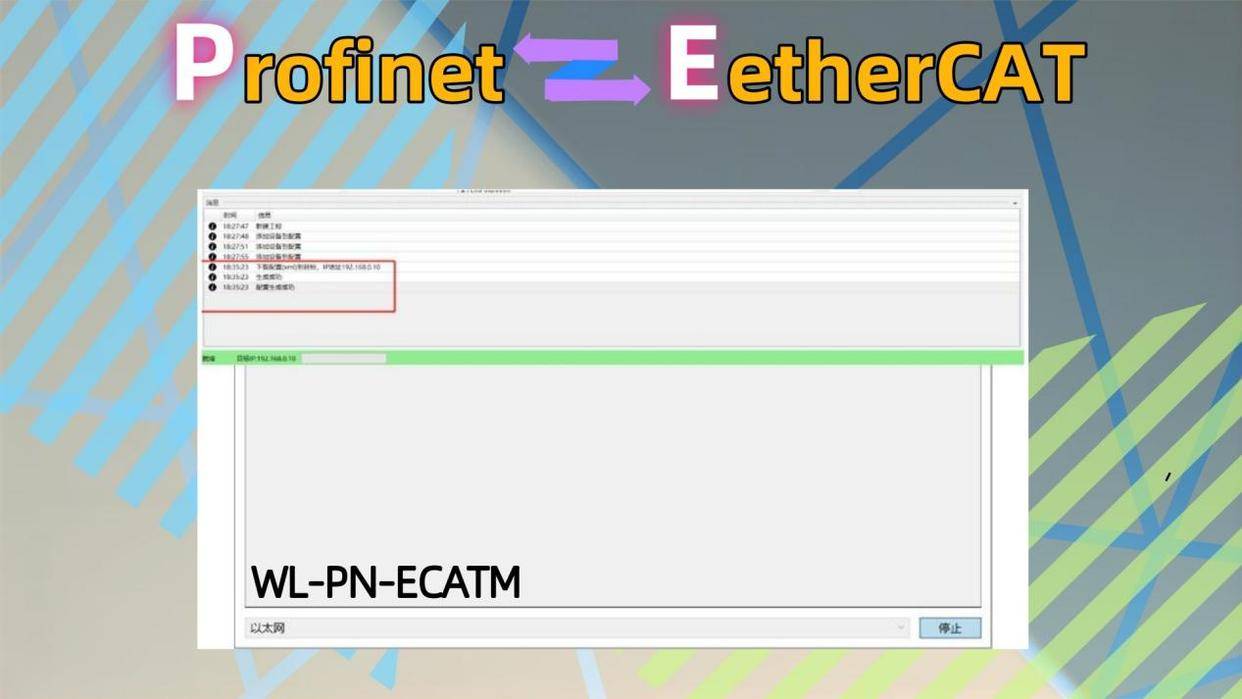

安裝完成后，技術人員通過軟件界面輸入設備IP地址進行搜索，設備搜索程序迅速啟動，展示出設備的IP地址和MAC地址。隨后，技術人員點擊“操作”選項，選擇下載配置功能，將工程文件成功傳輸至目標設備。系統消息欄顯示“下載完成”，標志著配置工作圓滿結束。
在進行EtherCAT參數設置時，技術人員首先啟動TwinCAT XAE Shell軟件，創建新的工程。他們選擇“文件”菜單項，點擊“新建”，然后選擇“項目”類型，并點擊“項目”按鈕完成工程創建。這一步驟為后續的設備配置奠定了堅實基礎。

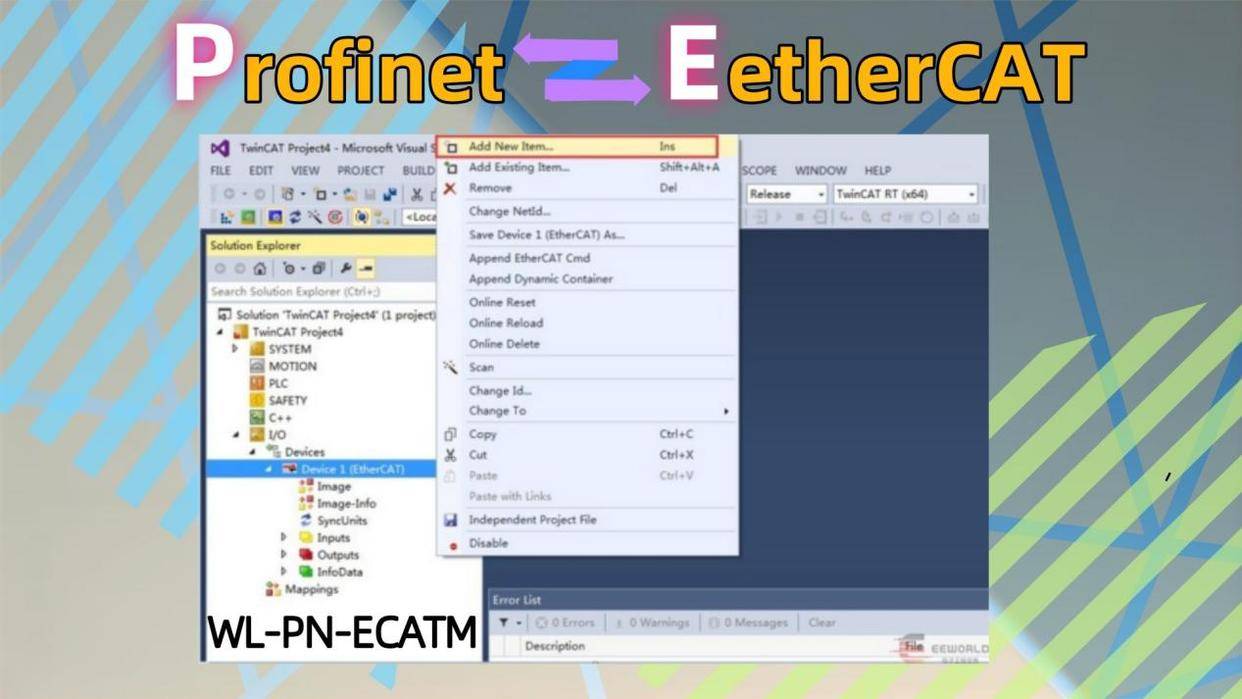

在設備配置流程中，技術人員首先在側邊欄I/O中選擇“Devices”選項，右鍵點擊并選擇“添加新項”功能。隨后，在彈出的對話框中點擊“EtherCAT Master”選項，并選擇“PC only”模式。確認無誤后，點擊“OK”按鈕完成設置。主站配置完成后，系統自動彈出網卡選擇對話框，技術人員選擇適當的以太網卡，并點擊“OK”按鈕確認選擇。
這一系列專業而精細的操作，最終使得PLC與伺服驅動器之間實現了全面的數據交互，有效提升了生產效率，為工廠的自動化生產注入了新的活力。
