數字圖像相關技術（DIC），作為一種前沿的力學參量測量手段，正逐步成為科研與工程領域的重要工具。它通過對比分析物體在變形前后的數字圖像，能夠精確計算出位移和應變等關鍵力學數據。DIC技術的核心在于其獨特的散斑圖案設計與圖像匹配算法，通過在物體表面制作隨機散斑，并利用高精度相機捕捉變形前后的圖像變化，再通過先進的算法追蹤散斑的移動軌跡，從而實現對位移場的精準測量，并進一步推導出應變分布。

DIC系統不僅能夠實現二維位移及變形測量，還能通過雙目立體視覺系統實現三維測量。這一技術依賴于精確的相機標定和先進的軟件算法，包括子區匹配、形函數建模以及位移到應變的轉換計算等。2D-DIC技術適用于平面變形測量，但對離面運動較為敏感；而3D-DIC技術則能夠捕捉三維變形，具有更廣泛的應用前景。

DIC軟件通過處理來自高速或靜態相機的圖像序列，能夠實現亞像素級的位移測量精度，最高可達0.01像素。在標準配置下，其三維坐標測量精度可達微米級別。基于多點匹配算法，DIC技術能夠精確追蹤材料表面在載荷作用下的三維形變過程，適用于從靜態加載到高速沖擊的各種測試場景。

在科研和工程應用中，DIC系統展現出了強大的潛力。它可用于材料力學性能表征，如彈性模量、泊松比等參數的測量；也可用于結構強度驗證，如裂紋擴展分析、焊接變形測量等；DIC技術還適用于復合材料各向異性研究、高溫環境下的材料行為測試以及振動模態分析等。

在橋梁隔振支座變形測量方面，DIC技術同樣發揮出了重要作用。采用新拓三維XTDIC三維全場應變測量系統，可以建立橋梁支座加載變形檢測系統。該系統通過連續拍攝數字圖像，精確測量支座表面的全場位移情況，并獲得剪切應變和壓縮應變等關鍵數據。這些數據為分析橋梁支座的剪切變形和受壓力學性能提供了有力支持。

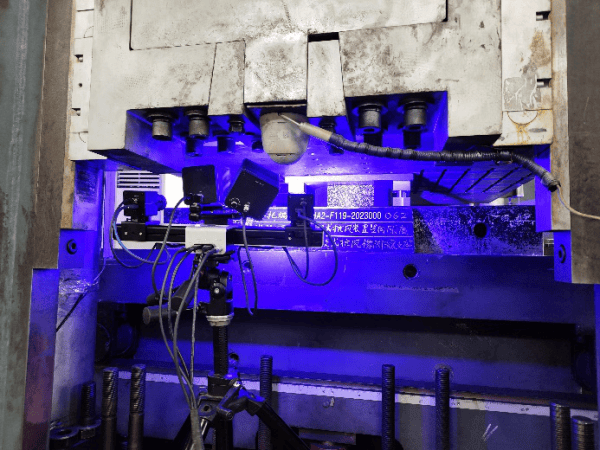

在實際應用中，試驗人員會在支座表面制作理想的散斑圖案，并通過XTDIC三維全場應變測量系統進行全局測試。測試過程中，采用藍光光源照亮視野范圍，便于數字圖像的采集。為確保測量結果的準確性，DIC系統還會進行校正，采用中國標準計量局認證的校正板，主要校正采集圖片像素與實際尺寸之間的對應關系。

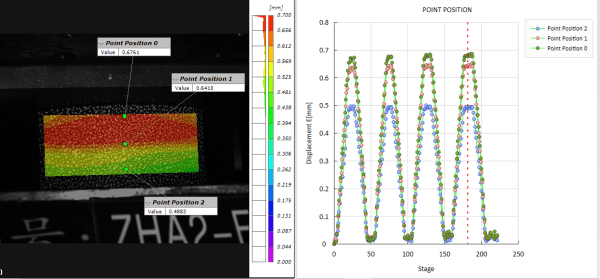

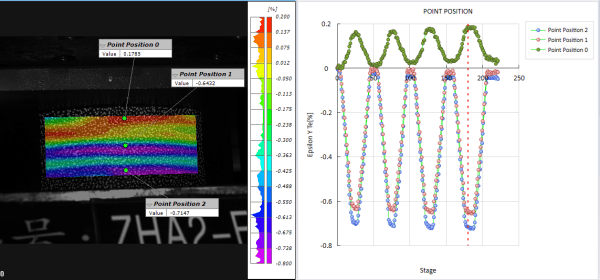

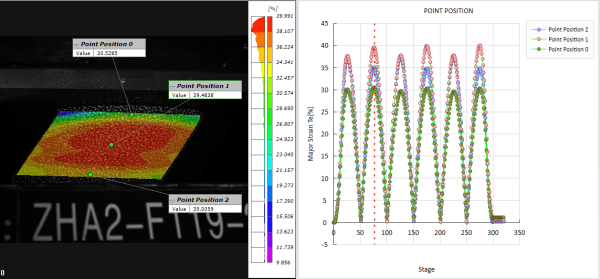

在橋梁支座加載試驗中，DIC設備通過工業相機實時采集數字圖像，從而得到階梯型的數據結果。通過DIC軟件的分析，可以清晰地看到支座在加載過程中的位移和應變變化。例如，在剪切位移場分析中，可以觀察到支座表面的剪切橫向位移隨加載過程的變化情況；在剪切應變分析中，可以直觀地看到加載過程中應變的變化趨勢；同樣，在壓縮位移場和壓縮應變場分析中，也可以獲得相應的位移和應變數據。

通過非接觸式的DIC全場測量方法，試驗人員能夠全面分析橋梁支座在加載下的變形情況，包括橫向剪切位移應變和受壓位移應變的變化。這些數據為分析橋梁支座的剪切變形和受壓力學性能提供了科學依據，有助于增強公路橋梁減震支座的可靠性、安全性和耐久性。
