在半導體行業的矚目之下，2025年超大規模集成電路研討會（VLSI Symposium）即將于6月8日至12日在日本京都拉開帷幕。作為該領域最負盛名的國際盛會，VLSI Symposium每年都會吸引全球頂尖企業和學者共襄盛舉。

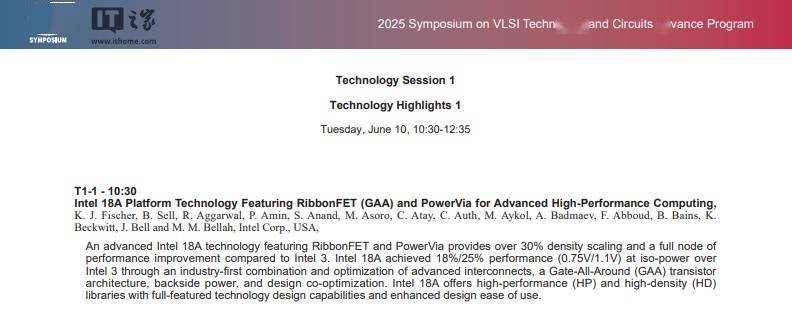

近日，VLSI官方提前發布了一系列即將在研討會上揭曉的論文預覽，其中Intel的18A工藝技術細節尤為引人注目。據悉，相較于Intel 3制程，18A節點在性能、能耗及面積（PPA）三大關鍵指標上均實現了顯著提升，有望為消費級客戶端產品及數據中心產品帶來革命性的進步。

據英特爾透露，在相同電壓（1.1V）和復雜度條件下，18A制程可使標準Arm核心子模塊的性能提升25%；而在保持相同頻率和電壓的情況下，其功耗較Intel 3降低了36%。更令人驚嘆的是，在低壓狀態（0.75V）下，18A制程不僅實現了18%的性能提升，還同時降低了38%的功耗。該工藝相較于Intel 3實現了0.72的面積微縮，進一步提升了芯片的整體效率。

18A制程之所以能夠?qū)崿F(xiàn)如此顯著的PPA優勢，得益于其采用的全環繞柵極（GAA）RibbonFET晶體管與PowerVia背面供電網絡（BSPDN）兩大核心技術。這兩項技術的結合，不僅提升了晶體管的密度和面積效率，還優化了柵極、源漏極及接觸結構，從而提高了單元集成密度與均質性。

在具體應用方面，18A工藝的高性能（HP）庫單元高度從240CH降至180CH，高密度（HD）庫從210CH縮減至160CH，垂直尺寸平均縮減約25%。這意味著在相同面積內可以容納更多的晶體管，從而大幅提升芯片的性能和能效。

PowerVia技術通過將供電線路轉移至芯片背面，釋放了正面的信號布線空間，進一步提升了芯片的集成度和信號傳輸質量。這些技術改進使得18A制程在單位面積性能與能效表現上取得了突破性的進展，為先進芯片設計提供了強有力的支持。

在量產方面，英特爾計劃在今年晚些時候啟動Panther Lake處理器的量產工作，而數據中心芯片Clearwater Forest則預計將于2026年初實現量產。首款基于18A工藝的第三方芯片設計也預計將在2025年中期完成流片驗證。

蘋果、英偉達、英特爾以及Alphawave Semi的工程師共同署名了一篇關于18A制程PAM-4的研究論文。雖然這并不能直接證明這些公司將引入18A工藝，但至少表明了他們對這一技術的興趣和驗證意向。

在英特爾Vision 2025活動上，英特爾高級副總裁、代工部門負責人Kevin O'Buckley宣布，根據已向客戶交付的硬件來看，英特爾代工目前最為先進的Intel 18A邏輯制程已進入風險試產階段。這意味著18A制程已經技術凍結，并且客戶在驗證中對該制程的表現感到非常滿意。英特爾下一步的目標是實現18A制程的產能爬坡，以確保在這一節點上同時滿足技術和規模化的需求，并計劃在今年下半年實現最終量產。
