隨著現代科技與經濟的飛速發展，LED燈及LED屏等非線性負載設備在生活和生產中得到了廣泛應用。然而，這類設備所引發的3N次諧波問題，常常導致中性線（N線）電流過大，給安全生產帶來隱患。為了應對這一挑戰，SNP中線安防保護器應運而生，它在末端配置中有效治理了N線電流過大的問題。

然而，在實際應用中，SNP設備的數量眾多，給運維人員帶來了不小的挑戰。傳統的巡檢方式效率低下，且難以及時發現N線過流或其他故障，往往導致設備模塊損壞，造成經濟損失。為了解決這一痛點，一種創新的N線過流保護與檢測方法被提出，該方法基于SNP中線安防保護器，并通過內部硬件電路實現。

該方法的核心在于，當N相的電流值超過預設的安全閾值時，內部的繼電器會迅速動作，發出干接點信號以控制SNP設備關機并觸發報警。同時，用戶還可以通過WIFI模塊和網絡通訊電路，實時監測和控制設備的運行狀態。這一創新不僅提高了運維效率，還確保了設備的安全運行。

據了解，N線電流過大的問題主要由兩方面原因造成：一是A/B/C三相電流不平衡導致的零序電流；二是3N次諧波電流在N線上的線性疊加。而SNP中線安防保護器的工作原理，正是通過互感器采集N線上的過電流信息，經內部DSP和FPGA控制芯片快速計算后，產生補償電流以消除過大的N線電流。

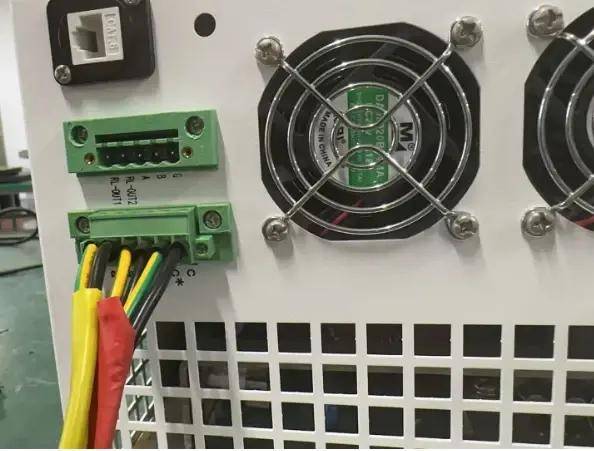

在新的N線過流保護與檢測方法中，系統整體包括觸摸屏、繼電器、N相過流硬件保護電路、WIFI通訊模塊等關鍵組件。觸摸屏用于設置N線電流的設定值，并顯示報警信息；繼電器則作為連接外部斷路器或報警系統的橋梁；而N相過流硬件保護電路則是整個系統的核心，它負責在檢測到過流時迅速動作。

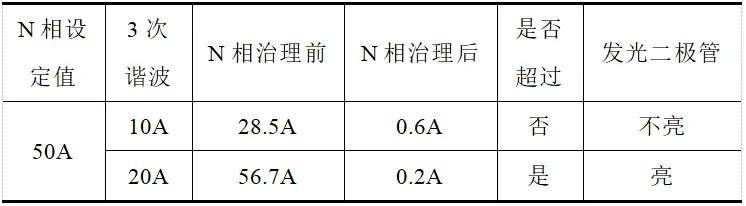

實驗證明，該N線過流保護與檢測方法具有顯著的優勢。在一次實驗中，當3次諧波電流設置為20A時，設備采集到的N線電流超過了預設的50A閾值，此時反饋端子上的二極管立即點亮，并顯示報警信號。從互感器采集負載電流到繼電器動作并發出干接點信號，整個過程控制在毫秒級以內，響應速度極快。

與傳統的軟件保護相比，該方法基于硬件電路實現，具有更高的穩定性和可靠性。軟件保護易受ADC采樣噪聲、電磁干擾等因素的影響，可能導致誤判或漏判。而硬件保護則不受這些因素的干擾，能夠準確、迅速地檢測到過流情況并采取相應的保護措施。

該方法不僅提高了運維效率，還降低了成本。傳統的巡檢方式需要大量人力物力投入，而新方法則通過實時監測和控制實現了智能化運維，大大節省了成本。

該N線過流保護與檢測方法的成功應用，為電力電子行業中逆變器、濾波器等設備的過流保護提供了有益的參考。隨著科技的不斷發展，相信這一方法將在更多領域得到推廣和應用，為安全生產保駕護航。
